AMAG CrossAlloy® - die neue Generation von recyceltem Aluminium
Erschließung eines neuen Potenzials
Aluminium ist ein Eckpfeiler der modernen Technik und bietet unübertroffene Leichtbaueigenschaften, hohe Recyclingfähigkeit und Vielseitigkeit in allen Branchen. In der Transport- und Luftfahrtindustrie ist es ein entscheidender Faktor für die Energieeffizienz und die Verringerung des CO2-Ausstoßes. Die Herstellung von Aluminium aus Erz ist jedoch sehr energieintensiv und trägt erheblich zu den Treibhausgasemissionen bei. Recycling von Aluminium verbraucht nur 5 % der Energie der Primärproduktion und senkt die Emissionen erheblich [1].
Die Aluminiumindustrie ist in den letzten Jahrzehnten einem tiefgreifenden Wandel unterzogen worden, wobei fast ein Drittel der weltweiten Aluminiumproduktion aus dem Recycling stammt [2]. Die Umsetzung eines nachhaltigen Recyclings ist jedoch mit Herausforderungen verbunden. Verunreinigungen wie Fe und Si in den Schrottströmen beeinträchtigen die Leistung der Legierung, während die uneinheitliche Schrottqualität die Verarbeitung erschwert. Trotz dieser Hindernisse wird die Branche durch Fortschritte in der Recyclingtechnologie, insbesondere für hochwertige Anwendungen, verändert [3].Die Nachfrage nach Aluminiumlegierungen in Branchen wie der Automobil- und Luftfahrtindustrie steigt weiter, angetrieben durch Elektrifizierungstrends und Nachhaltigkeitsziele. Automobilhersteller setzen zunehmend auf Aluminium, um das Fahrzeuggewicht zu reduzieren und die Kraftstoffeffizienz zu verbessern, während die Luft- und Raumfahrtindustrie weiterhin hochfeste, korrosions- und ermüdungsbeständige Legierungen für kritische Strukturbauteile benötigt. Diese Nachfrage unterstreicht den Bedarf an innovativen Lösungen, die Leistung und Recyclingfähigkeit in Einklang bringen [4-6].Herkömmliche Recyclingmethoden werden den Anforderungen jedoch oft nicht gerecht. Beim Downcycling werden hochwertige Schrotte zu minderwertigen Legierungen verarbeitet und damit wertvolle Materialpotenziale vergeudet. Um dem entgegenzuwirken, stellt die Entwicklung von Crossover-Legierungen eine entscheidende Innovation dar. Diese Legierungen schließen die Lücke zwischen aus Schrott gewonnenen Materialien und hohen Leistungsanforderungen und ermöglichen es so, fortschrittliche Aluminiumlösungen mit einem hohen Recyclinganteil herzustellen [7, 8].
Legierungen in Automobil- und Luftfahrtanwendungen
Ein Beispiel für die Vielseitigkeit des Werkstoffs und seine entscheidende Rolle bei der Weiterentwicklung technologischer Leistungen ist der Einsatz von Aluminiumlegierungen in der Automobil- und Luftfahrtindustrie. In der Automobilindustrie dominieren Aluminiumlegierungen wie die 5xxx- und 6xxx-Serie aufgrund ihres geringen Gewichts, ihrer hervorragenden Korrosionsbeständigkeit und ihres günstigen Preis-Leistungs-Verhältnisses. Ein durchschnittliches Fahrzeug in der EU enthält 180 kg Aluminium, das sich zu etwa 44 % aus Knetlegierungen und zu 56 % aus Gusslegierungen zusammensetzt, die je nach Anwendung in 26 verschiedene Legierungen unterteilt werden können [4, 9]. Im Gegensatz dazu werden in der Luft- und Raumfahrt hochfeste Legierungen mit geringer Dichte benötigt, die extremen Betriebsbedingungen standhalten. Die 2xxx- und 7xxx-Serien, die sich durch einen hohen Kupfer- bzw. Zinkanteil auszeichnen, werden häufig für kritische Bauteile wie Flugzeugzellenstrukturen, Flügelhäute, Stringer oder Stabilisatoren verwendet.Die Entwicklung in diesem Sektor wird durch einen Kompromiss zwischen Ermüdung und Festigkeit vorangetrieben. Darüber hinaus sind Legierungen häufig korrosionsanfällig. Dies erfordert Schutzbeschichtungen und -behandlungen und stellt zukünftige Recyclingverfahren vor Herausforderungen [5, 6, 10]. Eine große Herausforderung stellen die Recyclingpraktiken in diesen Branchen dar. Automobilschrott aus Altfahrzeugen besteht in der Regel aus Mischlegierungen, die durch Fügeverfahren und Verunreinigungen wie Fe und Si belastet sind. Effektive Sortiertechnologien wie laserinduzierte Plasmaspektroskopie (LIBS), Röntgentomographie (XRT) und fortschrittliche Wirbelstromscheider sind entscheidend für die Verbesserung der Schrottqualität. Das Recycling von Luft- und Raumfahrtmaterialien wird durch Beschichtungen behindert, die gefährliche Elemente wie Cr(VI) enthalten. Diese erschweren die Umschmelz- und Raffinationsprozesse. Trotz dieser Hindernisse schreiten die Initiativen zur Verbesserung der Trenntechniken und zur Verfeinerung der Recyclingprozesse weiter voran, insbesondere bei der Einführung umweltfreundlicher Technologien zur Reinigung von Legierungen [11-13].
Legierungsklasse | Max. (mittl.) Fe-Gehalt [Gew.-%] | Max. (mittl.) Si-Gehalt [Gew.-%] | Max. (mittl.) Cu-Gehalt [Gew.-%] |
---|---|---|---|
Im Schrott vorhergesagt für 2030-2050 | ≈0,7 | 4-6 | ≈0,2 |
2xxx | 1,4 (0,5) | 1,2 (0,5) | 6,8 (4,3) |
3xxx | 0,8 (0,7) | 0,6 (0,5) | 0,3 (0,2) |
4xxx | 0,8 (0,7) | 13 (7) | 0,5 (0,3) |
5xxx | 0,7 (0,4) | 0,45 (0,3) | 0,5 (0,2) |
6xxx | 0,8 (0,4) | 1,5 (0,7) | 1,1 (0,3) |
7xxx | 0,5 (0,2) | 0,5 (0,2) | 2,6 (1,4) |
8xxx | 1,3 (0,9) | 0,8 (0,4) | 0,1 (0,075) |
Mit der steigenden Nachfrage nach Leichtbauwerkstoffen für Elektrofahrzeuge und fortschrittliche Konstruktionen in der Luft- und Raumfahrt steigt auch die Dringlichkeit, die Recyclingwege zu optimieren. Es wird erwartet, dass der Übergang zu elektrischen Antrieben den Verbrauch von Gusslegierungen deutlich verringern wird, was den Bedarf an Hochleistungsknetlegierungen aus Recyclingmaterial noch erhöht. Tabelle 1 zeigt die für die Jahre 2030 bis 2050 prognostizierten Verunreinigungsgehalte im Schrott und die derzeit zulässigen Konzentrationen in den Klassen der Aluminiumknetlegierungen. Die Diskrepanz bei einigen Qualitätsklassen ist offensichtlich [3]. In diesem Zusammenhang stellt die Entwicklung von Crossover-Legierungen einen notwendigen Fortschritt dar, der die effiziente Nutzung von recyceltem Aluminium bei gleichzeitiger Erfüllung strenger Leistungsanforderungen ermöglicht.
Einführung von Aluminium-Crossover-Legierungen
Crossover-Legierungen stellen einen bahnbrechenden Fortschritt in der Entwicklung von Aluminiumlegierungen dar, indem sie die Lücke zwischen den Eigenschaften traditionell unterschiedlicher Legierungsklassen schließen und gleichzeitig höhere Mengen an Fremdelementen enthalten. Diese Legierungen wurden entwickelt, um den Herausforderungen der zunehmenden Nachhaltigkeit in Hochleistungsanwendungen gerecht zu werden, und sind einzigartig positioniert, um die doppelte Anforderung einer erhöhten Verwendung von Mischschrott und mechanischer Exzellenz zu erfüllen. Abbildung 1 zeigt die Leistungsfähigkeit einiger Mitglieder der AMAG-CrossAlloy®-Familie unter verschiedenen Wärmebehandlungsbedingungen im Vergleich zu herkömmlichen Knetlegierungen.Das Konzept der Crossover-Legierungen besteht darin, die vorteilhaften Eigenschaften etablierter Legierungsfamilien zu kombinieren und gleichzeitig den Einsatz unterschiedlicher Schrottströme zu ermöglichen.Neben den Kombinationen 5xxx/7xxx (AMAG CrossAlloy®.57) und 6xxx/8xxx (AMAG CrossAlloy®.68) werden zunehmend auch 2xxx/7xxx- und 6xxx/7xxx-Kombinationen in der gesamten wissenschaftlichen Gemeinschaft erforscht. Ein 2xxx/7xxx-Crossover erlaubt eine erstärkung durch mehrphasige Ausfällung und damit eine Verkürzung des langwierigen Produktionsprozesses bei Legierungen der 2xxx-Serie [18, 19]. Andererseits ermöglicht die Einführung von Zn in 6xxx/7xxx-Crossover-Legierungen höhere Festigkeiten [20], da es in die Struktur aller Phasen eindringen kann, ohne die Ausfällungssequenz zu verändern, was aber dennoch zu Ausfällungsstörungen führt [20, 21]. Zink (Zn) spielt in diesen Legierungen eine entscheidende Rolle, insbesondere für das Gleichgewicht zwischen Festigkeit und Korrosionsbeständigkeit.

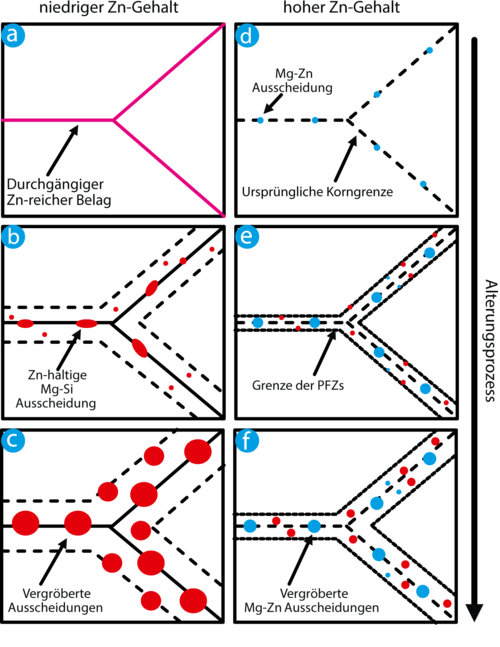

Wenn es jedoch nicht sorgfältig kontrolliert wird, kann es die lokale Korrosion verstärken, indem es die ausscheidungsfreien Zonen (PFZ) um die Korngrenzen herum vergrößert. Dies wurde in 2xxx/7xxx- [22, 23] sowie 6xxx/7xxx-Kreuzlegierungen [24] festgestellt und ist in Abbildung 2 dargestellt. Weitere Untersuchungen und Verbesserungen sind erforderlich.Die Einsatzmöglichkeiten von Crossover-Legierungen könnten sich auf Strukturbauteile in der Automobilindustrie, auf den Luft- und Raumfahrtsektor und sogar auf Unterhaltungselektronik und Spezialprodukte erstrecken. Ihre Anpassungsfähigkeit macht sie zu einer bevorzugten Wahl für Branchen, die Wert auf leichte Konstruktionen mit hoher Umweltverträglichkeit legen.
Herausforderungen durch steigende Verunreinigungsgrade
Die Aluminiumindustrie forciert Nachhaltigkeit. Die Umwandlung von Recyclingmaterial zu Hochleistungslegierungen bleibt jedoch eine große Herausforderung. Da Crossover-Legierungen nicht an ein Klassifizierungssystem gebunden sind, bieten sie die einzigartige Möglichkeit, den Verunreinigungsgrad und damit den Schrottanteil bei der Herstellung zu erhöhen. Da diese Legierungen die Abhängigkeit von Primäraluminium verringern, können sie die CO2-Bilanz von Konsumgütern weiter verbessern.Die Erhöhung des Recyclinganteils in Crossover-Legierungen erfordert jedoch ein gründliches Verständnis der Phasenbildung und Morphologie. Es ist bekannt, dass Verunreinigungen wie Fe und Si, die in recyceltem Aluminium in großen Mengen vorhanden sind, beim Gießen komplexe intermetallische Phasen bilden. Je nach Größe und Morphologie können diese Phasen die mechanischen Eigenschaften wie Duktilität und Festigkeit erheblich beeinflussen. Fortgeschrittene Charakterisierungs- und Verarbeitungstechniken sind entscheidend, um diese Phasen so anzupassen, dass die Recyclingfähigkeit verbessert wird, während die Leistung der Legierung erhalten oder sogar verbessert wird [9, 25, 26].
Insbesondere eisenreiche intermetallische Phasen (IMPs) wie ß-AlFeSi und α-AlFeSi erfordern in dieser Hinsicht erhöhte Aufmerksamkeit. Diese Partikel sind in Aluminiumlegierungen mit hohem Si- und Fe-Gehalt vorhanden. Die ß-Phase, die durch eine plättchenartige Morphologie gekennzeichnet ist, neigt dazu, die Duktilität zu verringern und als Rissausgangspunkte zu fungieren. Umgekehrt hat die kompaktere α-Phase eine weniger schädliche Wirkung und wird im Allgemeinen bei Aluminiumknetanwendungen bevorzugt. Durch Zugabe von Mangan kann die ß-Phase in eine α-Phase umgewandelt werden, während schnelle Erstarrungsraten die Bildung der ß-Phase vollständig unterdrücken und eine feine Verteilung der α-Phasen-Partikel fördern können [25, 26].
Um die Phasenbildung in Crossover-Legierungen kontrollieren zu können, muss daher der Fe- und Si-Gehalt sorgfältig gesteuert werden. Untersuchungen an 5xxx/7xxx-Crossover-Legierungen zeigen, dass die Morphologie der primären, eisenreichen Phase - wie Al6(Fe,Mn) oder Al(Fe,Mn)Si - während einer optimierten Homogenisierung umgewandelt werden kann, um ihre schädlichen Auswirkungen zu verringern [8].Fortgeschrittene Erstarrungstechniken wie die ultraschnelle Abkühlung haben sich als potenziell geeignet erwiesen, die Morphologie der intermetallischen Phase zu verfeinern. So können Erstarrungsgeschwindigkeiten von mehr als 10 K/s die Bildung feiner α-AlFeSi-Partikel fördern und gleichzeitig die Bildung von ß-Phasen unterdrücken. Auch beim Stranggießen mit optimierten Abkühlraten konnten feinere, gleichmäßig verteilte Partikel nachgewiesen werden. Diese verfeinerten Partikel dienen bei der Rekristallisation als Kristallisationskeime, wodurch die Kornfeinung und die mechanischen Eigenschaften deutlich verbessert werden [7].
Optimierte thermomechanische Behandlungen sind auch in der Lage, die Phasenverteilung von Primär- und Sekundärteilchen zu beeinflussen. So kann beispielsweise eine Homogenisierung bei Temperaturen zwischen 530 °C und 600 °C plättchenförmige ß-Teilchen in kugelförmige α-Teilchen umwandeln, wodurch die Formbarkeit verbessert und das Risiko von Rissbildung verringert wird [9, 25].Solche Verarbeitungsstrategien sind für den Einsatz von recycelten Aluminiumschrotten mit höheren Verunreinigungen und damit für die Herstellung von Hochleistungs-Crossover-Legierungen wichtig. Für AMAG CrossAlloy®.68 werden grobe primäre IMCs durch eine optimierte thermomechanische Behandlung fragmentiert, wodurch nicht nur deren schädliche Auswirkungen reduziert, sondern auch die mechanischen Eigenschaften der Legierung verbessert werden [25].
Zusammenfassung
Aluminium ist ein unverzichtbarer Werkstoff in der modernen Technik, der für seine Leichtigkeit, hohe Recyclingfähigkeit und Vielseitigkeit bekannt ist. Vor allem in der Transport- und Luftfahrtindustrie trägt Aluminium zur Energieeffizienz und zur Reduzierung der CO2-Emissionen bei. Obwohl recyceltes Aluminium in Bezug auf den Energieverbrauch vorteilhaft ist, gibt es Herausforderungen wie Verunreinigungen und eine uneinheitliche Schrottqualität, die sich sowohl auf die Verarbeitung als auch auf die Leistung der Legierungen auswirken. Daher sind innovative Lösungen, die Leistung und Recyclingfähigkeit in Einklang bringen, von entscheidender Bedeutung, um der steigenden Nachfrage gerecht zu werden.Basierend auf den aktuellen Prognosen haben Crossover-Legierungen das Potenzial, dieses Problem zu lösen, indem sie die effektive Nutzung von recyceltem Aluminium ermöglichen und gleichzeitig strenge Leistungsanforderungen erfüllen.
Vorteile für Kunden
Die AMAG-CrossAlloy®-Familie bietet eine attraktive Mischung aus mechanischen und technologischen Eigenschaften und erfüllt gleichzeitig den Bedarf an Materialien mit erhöhter Schrotttoleranz und reduziertem CO2-Fußabdruck.
Unsere innovativen Crossover-Legierungen eignen sich besonders für Kunden, die Wert auf nachhaltigen Leichtbau legen und offen für „unkonventionelle“ Lösungen sind.
Quellen:
[1] J. Hirsch, J. Søreide, T. Payer, Environmental Advantages of Sustainable Aluminum Structures, Journal of Light Metal Welding Vol. 58 (2020).[2] International Aluminium Institute, Global Aluminium Cycle 2020:. alucycle.international-aluminium.org/public-access/public-global-cycle/.[3] D. Raabe, D. Ponge, P.J. Uggowitzer, M. Roscher, M. Paolantonio, C. Liu, H. Antrekowitsch et al., Making sustainable aluminum by recycling scrap: The science of “dirty” alloys, Progress in Materials Science 128 (2022) 100947.[4] A. Poznak, D. Freiberg, P. Sanders, Automotive Wrought Aluminium Alloys, in: Fundamentals of Aluminium Metallurgy, Elsevier, 2018, pp. 333-386.[5] A. Gloria, R. Montanari, M. Richetta, A. Varone, Alloys for Aeronautic Applications: State of the Art and Perspectives, Metals 9 (2019) 662.[6] S.-S. Li, X. Yue, Q.-Y. Li, H.-L. Peng, B.-X. Dong, T.-S. Liu, H.-Y. Yang et al., Development and applications of aluminum alloys for aerospace industry, Journal ofMaterials Research and Technology 27 (2023) 944-983.[7] S. Samberger, P. von Czarnowski, S. Pogatscher, J. Hirsch, New strategies to improve Recycling and reduce CO2-emission of Aluminum production and processing, Journal of Light Metal Welding 62 (2024) 119-132.[8] S. Samberger, L. Stemper, P.J. Uggowitzer, R. Tosone, S. Pogatscher, Influence of Solidification Rate and Impurity Content on 5/7-Crossover Alloys, in: S. Wagstaff(Ed.), Light Metals 2024, Springer Nature Switzerland, Cham, 2024, pp. 226-233.[9] P. Krall, I. Weißensteiner, S. Pogatscher, Recycling aluminum alloys for the automotive industry: Breaking the source-sink paradigm, Resources, Conservation andRecycling 202 (2024) 107370.[10] J.A. Muñiz Lerma, I.-H. Jung, M. Brochu, Thermal Decoating of Aerospace Aluminum Alloys for Aircraft Recycling, Metall Mater Trans B 47 (2016) 1976-1985.[11] S. Du, S. Zhang, J. Wang, M. Wang, Z. Lv, Z. Xu, L. Ma et al., Sustainable recycling of aluminum scraps to recycled aerospace-grade 7075 aluminum alloy sheets,Sustainable Materials and Technologies 41 (2024) e01100.[12] S. Maaß, Aircraft Recycling - A Literature Review, Hamburg Aircraft Design and Systems Group (AERO), Department of Automotive and Aeronautical Engineering,Hamburg University of Applied Sciences, 2020.[13] A.N. Løvik, R. Modaresi, D.B. Müller, Long-term strategies for increased recycling of automotive aluminum and its alloying elements,Environmental science & technology 48 (2014) 4257-4265.[14] F. Ostermann, Anwendungstechnologie Aluminium, 2nd ed., Springer, Berlin Heidelberg, 2007.[15] CES EduPack2023, Granta Design Limited, Cambridge, 2023.[16] AMAG Austria Metall AG, AluReport 01 2023.[17] AMAG Austria Metall AG, AluReport 03 2023.[18] P. Tan, J. Qin, X. Quan, D. Yi, B. Wang, Co-strengthening of the multi-phase precipitation in high-strength and toughness cast Al-Cu-Zn-Mg alloy via changing Zn/Mgratios, Materials Science and Engineering: A 873 (2023) 145024.[19] S. Wenner, J. Friis, C.D. Marioara, R. Holmestad, Precipitation in a mixed Al-Cu-Mg/Al-Zn-Mg alloy system, Journal of Alloys and Compounds 684 (2016) 195-200.[20] N.N. Jiao, Y.X. Lai, S.L. Chen, P. Gao, J.H. Chen, Atomic-scale roles of Zn element in age-hardened AlMgSiZn alloys, Journal of Materials Science & Technology 70 (2021) 105-112.[21] T. Saito, S. Wenner, E. Osmundsen, C.D. Marioara, S.J. Andersen, J. Røyset, W. Lefebvre et al., The effect of Zn on precipitation in Al-Mg-Si alloys, PhilosophicalMagazine 94 (2014) 2410-2425.[22] P. Tan, Z. Liu, J. Qin, Q. Wei, B. Wang, D. Yi, Enhanced corrosion performance by controlling grain boundary precipitates in a novel crossover Al-Cu-Zn-Mg alloy byoptimizing Zn content, Materials Characterization 208 (2024) 113615.[23] W. Mo, C. Tang, P. Deng, Z. Ouyang, B. Luo, Z. Bai, Effect of trace Zn addition on microstructure and corrosion behavior of AA2024 under different aging treatments,Materials Characterization 195 (2023) 112440.[24] M.X. Guo, J.Q. Du, C.H. Zheng, J.S. Zhang, L.Z. Zhuang, Influence of Zn contents on precipitation and corrosion of Al-Mg-Si-Cu-Zn alloys for automotiveapplications, Journal of Alloys and Compounds 778 (2019) 256-270.[25] B. Trink, I. Weißensteiner, P.J. Uggowitzer, K. Strobel, A. Hofer-Roblyek, S. Pogatscher, Processing and microstructure-property relations of Al-Mg-Si-Fe crossoveralloys, Acta Materialia 257 (2023) 119160.[26] B. Trink, I. Weißensteiner, P.J. Uggowitzer, K. Strobel, S. Pogatscher, High Fe content in Al-Mg-Si wrought alloys facilitates excellent mechanical properties, ScriptaMaterialia 215 (2022) 114701.
Kommentare
Einen Kommentar schreiben
