Anodenmaterialien für AI-Batterien
Einfluss von Zusammensetzung und Oberfläche
Die globale Transformation der Energiesysteme erfordert innovative Speicherlösungen, die über die etablierte Lithium-Ionen-Technologie hinausgehen. Wiederaufladbare Aluminium-Batterien (RABs) gelten aufgrund der außergewöhnlichen theoretischen Kapazität, der hohen Sicherheit und der hervorragenden Verfügbarkeit von Aluminium als vielversprechende Kandidaten für große, stationäre Anwendungen im Umfeld erneuerbarer Energiequellen. Die Realisierung leistungsfähiger Anoden scheiterte bisher jedoch oft an der stabilen nativen Oxidschicht und den daraus resultierenden Grenzflächenreaktionen, welche ein zentrales Hindernis für stabiles und effizientes Al-Abscheiden und Wiederauflösen in ionischen Elektrolyten darstellen. Im Rahmen der Kooperation zwischen der AMAG und dem Christian-Doppler-Labor für Verformungs-Ausscheidungs-Interaktionen (DEPICT-Al) wurde eine experimentelle Prozessroute erarbeitet, in der präzises Legierungsdesign und kontrollierte Oberflächenmodifikation gezielt kombiniert und optimiert werden, um neue Ansätze für Aluminium-Anoden zu erschließen.
Aluiminium-Anoden für Großanwendungen
Die Suche nach neuen und erweiternden Technologien für wiederaufladbare Akkus wird durch die Notwendigkeit getrieben, Batterien mit höherer Energiedichte bei gleichzeitig geringeren Kosten und verbesserter ökologischer Bilanz zu entwickeln. In diesem Kontext bietet Aluminium als Anodenmaterial einzigartige Vorteile. Mit einer gravimetrischen Kapazität von 2980 mAh/g und einer volumenbezogenen Kapazität von 8046 mAh/cm³ übertrifft Aluminium konventionelle Graphit-Anoden bei weitem. Zudem ermöglicht der Drei-Elektronen-Transfer (Al↔Al3++3e-) eine extrem hohe Ladungsdichte. [1, 2]Ein kritisches Hindernis stellt jedoch die natürliche Oxidschicht in Form von Al2O3 dar. Diese lediglich wenige Nanometer dicke Schicht wirkt als elektrischer Isolator und behindert den Ionendurchtritt massiv, was zu hohen Überspannungen beim Laden und Entladen führt. In den für RABs typischerweise verwendeten Elektrolyten auf Basis ionischer Flüssigkeiten (z. B. AlCl3 in 1-Ethyl-3-Methylimidazoliumchlorid, kurz AlCl₃/[EMIm]Cl) muss diese Barriere überwunden werden, um eine effiziente Metallabscheidung (Plating) und -auflösung (Stripping) zu ermöglichen.[3] Die aktuelle Forschung konzentriert sich daher darauf, die Anodenoberfläche so zu modifizieren, dass der Ladungstransferwiderstand sinkt und günstige Bedingungen für ein stabiles Plating- und Stripping-Verhalten entstehen.[4]
AMAG und das CD-Labor DEPICT-Al
Die Lösung solch komplexer materialwissenschaftlicher Fragestellungen erfordert eine enge Verzahnung von Grundlagenforschung und industrieller Anwendung. Das Christian-Doppler-Labor für Verformungs-Ausscheidungs-Interaktionen in Aluminiumlegierungen (DEPICT-Al) an der Montanuniversität Leoben unter der Leitung von Dr. Irmgard Weißensteiner widmet sich der Aufklärung fundamentaler Mechanismen auf atomarer Ebene.Die Kooperation mit der AMAG rolling GmbH ist dabei von zentraler Bedeutung. Während das CD-Labor die theoretischen Modelle und die hochauflösende Analytik bereitstellt, bringt die AMAG ihre umfassende Expertise in der großtechnischen Legierungsentwicklung und der thermomechanischen Prozessführung ein. Ein besonderer Schwerpunkt liegt auf der Nutzbarmachung von Sekundäraluminium. Die Forschungsarbeiten untersuchen, wie Begleitelemente, die üblicherweise als Verunreinigungen betrachtet werden, durch gezielte Wärmebehandlungen und Verformungsprozesse in funktionale Mikrostrukturelemente überführt werden können. Diese Vorgehensweise unterstützt nicht nur die technische Performance, sondern ist ein wesentlicher Pfeiler der AMAG-Nachhaltigkeitsstrategie.
Legierungskonzepte für individuelles Mikrostrukturdesign
Die Ergebnisse der gemeinsamen Forschung zeigen, dass die Leistungsfähigkeit einer Aluminium-Anode untrennbar mit ihrer metallurgischen Vorgeschichte verbunden ist. Anstatt auf ultra-reines Primäraluminium zu setzen, wurde ein Ansatz verfolgt, der auf gezielt legierten Systemen basiert.[5]
Das Legierungskonzept Al-Mg-Sc-ZrIm Zentrum der Untersuchungen stand das System Al-Mg-Mn-Sc-Zr. Jedes dieser Elemente erfüllt eine spezifische Funktion im Hinblick auf die spätere Anodenperformance:
- Magnesium (Mg): In Konzentrationen von ca. 5 Gew.-% dient Magnesium als primärer Bildner der β-Phase (Al3Mg2). Diese intermetallische Phase ist der Schlüssel zur späteren Oberflächenmodifikation, da sie eine geringere chemische Beständigkeit gegenüber bestimmten Ätzmedien aufweist als die Aluminium-Matrix.
- Scandium (Sc) und Zirkon (Zr): Diese Elemente bilden feinstverteilte, kohärente Al3(Sc,Zr)-Dispersoide. Diese Partikel wirken während der thermomechanischen Bearbeitung als Zener-Pinning-Zentren. Sie stabilisieren die Korngrenzen und verhindern die Rekristallisation, wodurch eine extrem hohe Versetzungsdichte und ein ultrafeinkörniges Gefüge erhalten bleiben. Dies ist entscheidend, da die Korngrenzen als bevorzugte Diffusionspfade und Keimbildungsstellen für die β-Phasen dienen.
Experimentelle Validierung mit YttriumAufgrund der hohen Kosten von Scandium wurde parallel ein Substitutionsansatz mit Yttrium (Y) untersucht. Die Ergebnisse verdeutlichen, dass Yttrium in Kombination mit Zirkon ähnliche mikrostrukturstabilisierende Effekte erzielen kann [6]. Im untersuchten Testfenster zeigte auch dieses System reduzierte initiale Ladungsübertragungswiderstände und stabiles Zyklierverhalten. Dies stellt einen wichtigen Schritt in Richtung der wirtschaftlichen Skalierbarkeit der Technologie dar, ohne die vorteilhaften Gefügeeigenschaften zu kompromittieren.
Von der Schmelze zur porösen Anode
Die entwickelte Produktionsroute bricht mit konventionellen Ansätzen (Inhomogenitäten vermeiden, möglichst gleichmäßiges Gefüge) und nutzt metallurgische Inhomogenitäten gezielt aus. Der Prozess gliedert sich in drei wesentliche Phasen:
Thermomechanische ProzessierungIn einer ersten gezielten Wärmebehandlung wird die später genutzte Dispersoidstruktur eingestellt. Die Legierungen werden dann warmgewalzt und anschließend einer extremen Kaltverformung durch Walzen unterzogen (Abbildung 1). Hierbei werden Abwalzgrade von über 90 % realisiert, was zu einer massiven Streckung der Körner, Fragmentierung primärer intermetallischer Phasen und einer Akkumulation von Gitterdefekten führt.
Kontrollierte AusscheidungshärtungDurch eine anschließende Wärmebehandlung bei moderaten Temperaturen (ca. 150 °C) wird die Bildung magnesiumreicher Ausscheidungen in einer günstigen räumlichen Verteilung ausgehend von den Al3(Sc,Zr)-Dispersoiden unterstützt. So kann auch die dominierende Ausscheidung von β-Phasen an den Korngrenzen vermieden werden. Die Präzision und korrekte Durchführung der Wärmebehandlung entscheiden über die räumliche Verteilung und die Größe dieser Ausscheidungen.
Selektive SubtraktionsätzungDies ist der entscheidende prozesstechnische Schritt. Die gewalzten Folien werden in eine 10-prozentige Phosphorsäurelösung (H3PO4) getaucht. Die Phosphorsäure greift die magnesiumreichen Bereiche selektiv an, löst diese aus der Aluminiummatrix heraus und erzeugt Kanäle von mehreren Mikrometern Tiefe (gemessene 4,5 bis 5,5 µm).
Einfluss der Oberflächenmorphologie auf die Elektrochemie und den Ladungstransferwiderstand

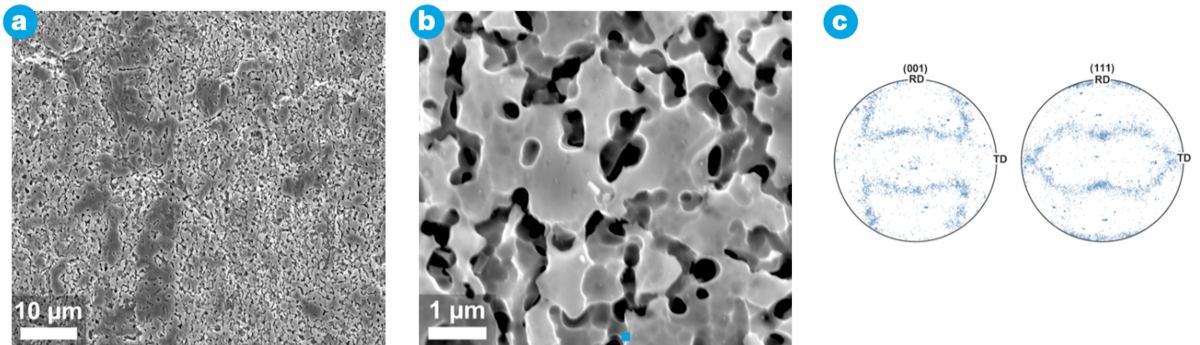

Das Resultat dieser Prozesskette ist eine Anode mit einer hochkomplexen, dreidimensionalen Oberflächenstruktur. Die selektive Ätzung hinterlässt eine schwammartige Morphologie, deren Eigenschaften durch die Ätzdauer und die vorangegangene Ausscheidungskinetik gezielt beeinflusst werden können. Mittels Rasterelektronenmikroskopie (SEM) konnte eine drastische Veränderung der Aluminiumanodenoberflächen dokumentiert werden. Während herkömmliche Walzoberflächen möglichst defektfrei und glatt sind, weisen die modifizierten Anodenfolien eine hochporöse Struktur auf. BET-Gasadsorptionsmessungen ergaben eine Steigerung der zugänglichen spezifischen Oberfläche um den Faktor 210 (Yttrium-Variante) bis zu 400 (Scandium-Variante) im Vergleich zu einer glatten Walzoberfläche (Abbildungen 2.1 und 2.2 jeweils a, b und c)In elektrochemischen Impedanzspektroskopiemessungen (EIS) wurde der direkte Nutzen dieser Morphologie nachgewiesen. Der Ladungstransferwiderstand (Rct), der maßgeblich durch die Oxidschicht und die Kontaktfläche zum Elektrolyten bestimmt wird, sank um bis zu 88 %. Die poröse Struktur vergrößert nicht nur die Reaktionszone, sondern scheint auch die Kontinuität der passivierenden Oxidschicht zu unterbrechen, was den Austausch von Al3+-Ionen signifikant erleichtert. In symmetrischen Zelltests stabilisierten sich die modifizierten Anoden früher als 99,99 -%-Aluminium. Trotz des stark reduzierten anfänglichen Ladungstransferwiderstands blieben die Überspannungen jedoch höher.
Identifizierte Knackpunkte und zukünftige Forschungsrichtungen
Die Ergebnisse zeigen einen vielversprechenden materialwissenschaftlichen Ansatz im Labormaßstab und liefern belastbare Hinweise auf den Einfluss von Legierungsdesign, Prozessführung und Oberflächenmorphologie auf das elektrochemische Verhalten. Gleichzeitig zeigen sich die Grenzen des aktuellen Kenntnisstands; daraus ergibt sich ein klarer Fahrplan für künftige Forschungsaktivitäten:
- Hochauflösende Phasenanalyse: Die exakte atomare Struktur der Ausscheidungen ist noch nicht vollständig geklärt. Künftige TEM-Untersuchungen (Transmissionselektronenmikroskopie) sollen Aufschluss darüber geben, wie sich die Oxidschicht über den Poren neu formiert.
- Elektrolyt-Kompatibilität: RABs nutzen hochreaktive ionische Flüssigkeiten. Die Langzeitstabilität der porösen Oberflächenstrukturen gegenüber Korrosion im Kontakt mit Elektrolyt-System muss in Langzeittests über mehrere tausend Stunden validiert werden.
- Dendriten-Inhibition: Ob die porenähnliche Oberfläche auch unter anspruchsvolleren Bedingungen einen stabilisierenden Einfluss auf das Dendritenwachstum beim Wiederabscheiden zeigt, ist ein entscheidender Sicherheitsaspekt, der insbesondere bei höheren Stromdichten und in Vollzellkonfigurationen überprüft werden muss.
- Skalierung der Ätzprozesse: Für eine industrielle Produktion muss das diskontinuierliche Tauchätzen in einen kontinuierlichen Bandprozess überführt werden. Hierbei spielen Fragen der Badstabilität und der umweltgerechten Aufbereitung der Ätzmedien eine zentrale Rolle.
Zielsetzungen der AMAG
Die Investition der AMAG als führender Aluminiumhersteller in die Erforschung innovativer Batterieanoden folgt einer vielschichtigen Strategie: Ein wesentlicher Aspekt ist dabei die Positionierung als Innovationsmtreiber. Durch das Engagement in der Batterieforschung sichert sich das Unternehmen einen entscheidenden Wissensvorsprung in einem hochdynamischen Zukunftsmarkt. Dieser Kompetenzzuwachs beschränkt sich jedoch nicht nur auf den Bereich der Energiespeicher. Vielmehr findet ein signifikanter Material-Know-how-Gewinn statt, da die gewonnenen Erkenntnisse über die präzise Steuerung von Ausscheidungsprozessen unter extremen Verformungsbedingungen auch für die Entwicklung neuer hochfester Legierungen für den Leichtbau in der Luftfahrt- und Automobilindustrie inkl. deren Oberflächenbehandlungen wertvolle Impulse liefern oder direkt einfließen. Parallel dazu forciert die AMAG das Thema Nachhaltigkeit durch innovatives Legierungsdesign. Die aktuellen Forschungsarbeiten belegen eindrucksvoll, dass vielversprechende funktionale Eigenschaften auch mit Legierungskonzepten realisierbar sind, die sich zugleich mit Blick auf nachhaltigere Werkstoffkonzepte weiterentwickeln lassen, ein Umstand, der die Vorreiterrolle der AMAG innerhalb der Kreislaufwirtschaft nachhaltig festigt.Letztlich zielt dieses Engagement auf eine strategische Erweiterung des Produktportfolios ab. Neben klassischen strukturellen Bauteilen gewinnen funktionale Materialien für die globale Energiewende stetig an Bedeutung, wobei die Forschung und Entwicklung im Bereich der Aluminium-Anode hierbei als richtungsweisendes Leuchtturmprojekt fungiert.
Warum die Zusammenarbeit mit AMAG den Unterschied macht
Für Kunden und Partner der AMAG resultiert aus diesen Forschungsarbeiten ein konkreter Wettbewerbsvorteil. Die Kompetenz, die in Projekten wie dem CD-Labor DEPICT-Al aufgebaut wird, übersetzt sich direkt in kundenrelevante Vorteile:
- Tiefgreifendes Materialverständnis: Kunden erhalten nicht nur ein Produkt, sondern eine fundierte Beratung auf Basis wissenschaftlicher Daten. Das Verständnis des Einflusses von Spurenelementen auf die Oberflächenreaktivität ermöglicht maßgeschneiderte Materiallösungen für spezifische chemische Umgebungen.
- Gemeinsame Innovation im CMI: Im Center for Material Innovation (CMI) in Ranshofen können Kunden die hier beschriebenen Ansätze gemeinsam mit AMAG-Experten auf ihre spezifischen Anwendungen adaptieren. Von der Legierungsvariation im Laborguss bis hin zu Walzversuchen steht eine lückenlose Kette zur Verfügung.
- Zukunftssichere Materialien: Durch den Fokus auf recyclingfähige Legierungen stellt die AMAG sicher, dass die Materialien der Kunden auch künftigen regulatorischen Anforderungen (z. B. CO2-Fußabdruck, Circular Economy) gerecht werden.
- Verlässlichkeit durch Analytik: Die Verfügbarkeit modernster Diagnostik (SEM, TEM, AFM, elektrochemische Charakterisierung) garantiert eine Qualitätssicherung auf höchstem Niveau.
Die Forschungsarbeiten zeigen eindrucksvoll, dass Aluminium durch gezielte metallurgische Eingriffe weit mehr ist als ein Strukturwerkstoff.
Quellen:
[1] M. Jiang, C. Fu, P. Meng, J. Ren, J. Wang, J. Bu, A. Dong, J. Zhang, W. Xiao, B. Sun, Challenges and Strategies of Low-Cost Aluminum Anodes for High-Performance Al-Based Batteries, Advanced Materials 34 (2022) 2102026. https://doi.org/10.1002/adma.202102026.[2] K.L. Ng, B. Amrithraj, G. Azimi, Nonaqueous rechargeable aluminum batteries, Joule 6 (2022) 134–170. https://doi.org/10.1016/j.joule.2021.12.003.[3] S. Choi, H. Go, G. Lee, Y. Tak, Electrochemical properties of an aluminum anode in an ionic liquid electrolyte for rechargeable aluminum-ion batteries, Phys. Chem. Chem. Phys. 19 (2017) 8653–8656. https://doi.org/10.1039/C6CP08776K.[4] Y. Long, H. Li, M. Ye, Z. Chen, Z. Wang, Y. Tao, Z. Weng, S.-Z. Qiao, Q.-H. Yang, Suppressing Al dendrite growth towards a long-life Al-metal battery, Energy Storage Materials 34 (2021) 194–202. https://doi.org/10.1016/j.ensm.2020.09.013.[5] G. Razaz, S. Arshadirastabi, N. Blomquist, J. Örtegren, T. Carlberg, M. Hummelgård, H. Olin, Aluminum Alloy Anode with Various Iron Content Influencing the Performance of Aluminum-Ion Batteries, Materials 16 (2023) 933. https://doi.org/10.3390/ma16030933.[6] Y. Zhang, H. Gao, Y. Kuai, Y. Han, J. Wang, B. Sun, S. Gu, W. You, Effects of Y additions on the precipitation and recrystallization of Al–Zr alloys, Materials Characterization 86 (2013) 1–8. https://doi.org/10.1016/j.matchar.2013.09.004.
