Dickere 6xxx-Platten

Die AMAG zählt seit vielen Jahren zu den führenden Spezialitätenanbietern im Bereich hochwertiger Aluminiumhalbzeuge und ist dafür bekannt, anspruchsvolle Produktdimensionen und -qualitäten zuverlässig und in industriellem Maßstab zu realisieren. Als die AMAG im Rahmen des Großprojekts „AMAG 2014“ ihr neues Warmwalzwerk samt Plattenfertigung errichtete, orientierte sich die gesamte Anlagen- und Prozessauslegung zunächst an einer maximalen Plattendicke von 6 inch. Dies entsprach damals den gängigen Marktanforderungen und markierte einen wichtigen Technologiesprung: Das neue Warmwalzwerk wurde zu einer der größten Investitionen der europäischen Aluminiumindustrie und bot mit modernen Walzgerüsten, neuen Wärmebehandlungsöfen, einer integrierten Plattenfertigung und exakt angepassten Materialflüssen ein Höchstmaß an Flexibilität und Produktivität. Doch der Markt steht nicht still. Besonders im Halbleiter- und Maschinenbau entwickelte sich das Bedürfnis nach dickeren Platten.Der Anspruch der AMAG, ihren Kunden stets Lösungen jenseits der Standards zu bieten, ist Motor für die kontinuierliche Optimierung unseres Produktportfolios und die fortlaufende Weiterentwicklung unserer Fertigungstechnologien. Die Entscheidung, die maximale Plattendicke von 6 auf 7 inch (von 152,4 auf 177,8 mm) zu erhöhen, ist ein strategisch wichtiger Schritt, um neue Anwendungen zu erschließen, technische Freiheitsgrade zu erhöhen und gleichzeitig unsere Position in anspruchsvollen Hochleistungssegmenten weiter zu stärken, um Kundenanforderungen zukünftig noch umfassender erfüllen zu können.

6 auf 7: Erweiterung der Anlagengrenzen

Um diese neue Produktdimension sicher, qualitätskonform und innerhalb der bestehenden Prozesskette abzubilden, sind eine Reihe von Änderungen und Prüfungen erforderlich. Eine Erweiterung von 6 auf 7 inch ist keineswegs ein triviales „Mehr an Material“. Technisch hängt sie eng mit der gesamten Prozesskette zusammen: Von der Gießtechnik über das Warmwalzen bis zur Wärmebehandlung und Materialprüfung müssen Kräfte, Temperaturen, Kühlraten, Walzstiche und Anlagenkapazitäten neu gedacht werden.So führt die Erhöhung der Dicke auf 7 inch zu höheren Massen, Kräften und Trägheiten entlang der gesamten Fertigungskette. Dies beeinflusst sowohl Walzkräfte, Sägeschnittkräfte, Aufheiz- und Abkühlverhalten als auch Handling und Kranlasten. Gleichzeitig muss die Einhaltung von Form, Dicken und Oberflächentoleranzen weiterhin sichergestellt werden.Die Anlagen müssen zuerst bewertet werden, ob sie die höheren Kräfte, Lasten und Geometrien sicher verarbeiten können. Dabei sind sowohl geometrische Randbedingungen zu prüfen, etwa Durchgangshöhen als auch mechanische sowie steuerungs- und sicherheitstechnische Leistungsgrenzen zu testen. Identifizierte Engstellen bilden die Grundlage für notwendige technische Anpassungen. Die Umsetzung umfasst mechanische Modifikationen an Gerüsten, Führungen, Spann- und Transportmitteln sowie Anpassungen an Antrieben, Bremsen und Steuerungstechnik. Auch thermische Anlagen müssen hinsichtlich Belastbarkeit und Temperaturhomogenität überprüft und gegebenenfalls adaptiert werden. Ziel ist ein stabiler, sicherer und reproduzierbarer Produktionsablauf für 7-inch-Platten.

Qualität, abgesichert durch CE

Durch die erhöhten Lasten, Trägheiten und geänderten Betriebsgrenzen kann bei den Anlagen eine zertifizierungspflichtige „wesentliche Veränderung“ vorliegen, die eine erneute Sicherheitsbewertung erforderlich macht. Dazu zählen eine aktualisierte Risikobeurteilung, Festigkeits- und Funktionsnachweise sowie die Anpassung technischer Dokumentation und Betriebsanleitungen. Je nach Risikobewertung (EN ISO 12100) kann eine neue oder angepasste EU-Konformitätserklärung (CE) notwendig werden.Die CE-Kennzeichnung dokumentiert, dass eine Maschine oder Gesamtheit von Maschinen die grundlegenden Sicherheitsanforderungen der EU erfüllt. Für Betreiber bedeutet sie rechtliche Verkehrsfähigkeit in der EU, haftungs- und versicherungsrechtliche Absicherung sowie nachweislich beherrschte Risiken im laufenden Betrieb. Gerade in hochintegrierten Prozessketten wie der Herstellung von Aluminiumplatten schafft die CE-Konformität einen verbindlichen, auditierbaren Rahmen, um Gefährdungen entlang der gesamten Prozesskette systematisch zu identifizieren, zu mindern und zu überwachen.Mit der Erweiterung des Produktportfolios von 6 auf 7-inch-Platten steigen Querschnitte, Massen und Handling-Lasten. Diese Änderung hat sicherheits-  und funktionsrelevante Auswirkungen (z. B. höhere Walzkräfte, größere Trägheiten, geänderte Greifmittel  und Kranlasten, andere Sägeschnittkräfte sowie längere Aufheiz- und Abkühlzeiten in Wärmebehandlungsöfen).Maßgeblich ist die EU-Maschinenverordnung (EU) 2023/1230. Für „wesentliche Veränderungen“ („significant modifications“) an bestehenden Maschinen gilt: Wird durch eine Änderung die Sicherheit betroffen und entspricht die Maschine danach nicht mehr dem ursprünglich bewerteten Stand, muss eine neue/erneute Konformitätsbewertung durchgeführt werden (inkl. CE-Kennzeichnung, sofern kein „Umbau im Rahmen der bestimmungsgemäßen Verwendung“ ohne Risikoverschärfung vorliegt).

Gleichmäßiges Gefüge

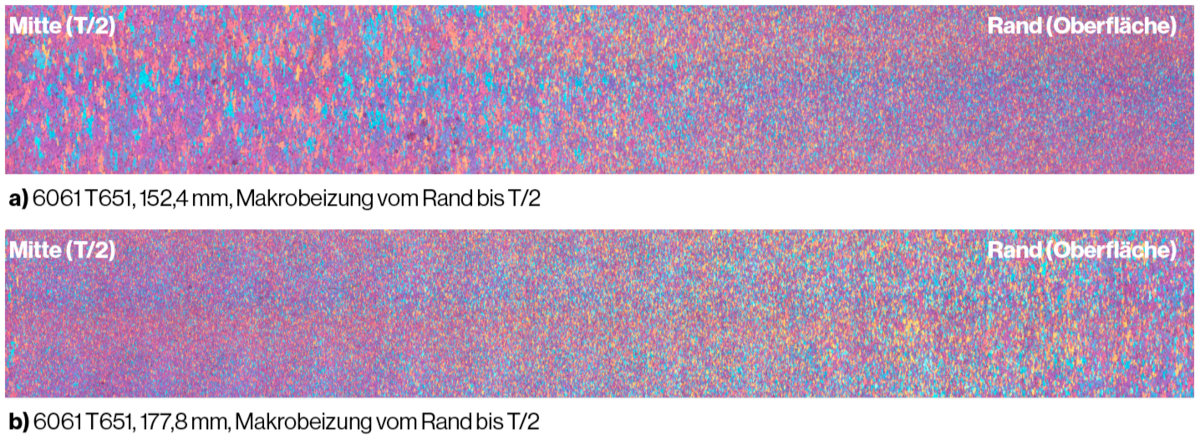

Abbildung 2 zeigt, dass die 7-inch-Platte im Vergleich zur 6-inch-Platte ebenfalls ein erfreulich gleichmäßiges Gefüge ausweist. Die beiden Bilder (Rand T/2) zeigen ein kontinuierliches, gleichmäßiges Ätzbild ohne auffällige Zonenwechsel, das in diesen Dicken durchaus üblich ist. Die Gefügebilder der neuen 7-inch-AMAG Platten zeigen eindrucksvoll, dass auch größere Querschnitte eine außergewöhnliche Homogenität aufweisen.Vom Rand bis zur Plattenmitte bleibt die Mikrostruktur fein, gleichmäßig und frei von Inhomogenitäten – ein sichtbarer Beweis, einerseits für die Kompetenz in der Auswahl der Prozessparameter, andererseits für die hohe Prozessstabilität unseres Warmwalz- und Wärmebehandlungssystems. Dank gezielter Anlagenoptimierung erreicht AMAG bei 6061 T651 dieselben Premium-Eigenschaften wie bei bisherigen 6-inch-Produkten. Die reproduzierbare Gefügequalität, kombiniert mit CE zertifizierter Prozesssicherheit, macht AMAG zum bevorzugten Partner für anspruchsvolle Anwendungen im Maschinenbau, Halbleiter- und Hochleistungsbereich.

Enge Toleranzen bei mechanischen Kennwerten und Dimensionen

Die Tabellen 2a und 2b zeigen die mechanischen Kennwerte und die garantierten Dickentoleranzen für die jeweiligen Plattendicken nach metrischen (a, mm) und imperialen (b, inch) Systemen. Die dargestellten mechanischen Kennwerte und Toleranzen unterstreichen die hohe Leistungsfähigkeit der AMAG- Platten im Dickenbereich oberhalb von 150 mm bzw. über 6 inch.Sowohl im metrischen (EN-Normen) als auch im imperialen System (ASTM/AMS) erreichen die angebotenen Legierungen 6061 T651 und 6082 T651 zuverlässig die geforderten Mindestwerte für Zugfestigkeit, Dehngrenze und Bruchdehnung und bewegen sich darüber hinaus im Bereich der typischen AMAG-Premiumwerte. Gleichzeitig zeigen die engen Dickentoleranzen nach EN 485-3 – etwa ±2,6 mm im metrischen System bzw. +0,160/−0 inch im imperialen Bereich, die hervorragende Beherrschung des Walz- und Wärmebehandlungsprozesses bei Großquerschnitten. Die Kombination aus hoher mechanischer Leistungsfähigkeit, reproduzierbaren Festigkeitswerten und präziser Formhaltigkeit macht die 6xxx-Platten von AMAG zu einer verlässlichen Wahl für anspruchsvolle Anwendungen in Maschinenbau, Werkzeugbau, Robotik, Offshore-Strukturen und anderen Hochleistungsbereichen, in denen Maßhaltigkeit, Sicherheit und strukturelle Integrität über große Dicken hinweg entscheidend sind.
