Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-02-24/grafiken/anlagentechnik-im-wandel-abbildung-3-wasserstoffloeslichkeit.JPG |
| caption: | Abbildung 3: Wasserstofflöslichkeit in EW AW-5083 im Gleichgewichtszustand [10] |
Seiten
Seiten
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Abbildung_1_DE_1.svg |
| caption: | Abbildung 1:Rasterelektronenmikroskopie, Transmissionselektronenmikroskopie und Atomsondentomographie bilden die Kernelemente des Aluminium Microstructure Analysis Gainhub, begleitet von Materialsynthese, Probenvorbereitung und mechanischer und chemischer Charakterisierung |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/nachhaltige-aluminiumprodukte-abbildung-3.PNG |
| caption: | Abbildung 2: Vergleich zweier 6016-Varianten. Eine thermodynamische Gleichgewichtssimulation mittels Pandat (PanAluminum 2021 Datenbank) zeigt Verschiebungen der Temperaturfenster für die Bildung einer Mg- und Si-haltigen Phase (oben). Unten: lichtmikroskopische Aufnahmen der recyclingfreundlichen Variante (links) und der niedriglegierten Variante (rechts) nach einer zweistündigen Laborglühung von 480 °C und Abschrecken in Wasser. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/bilder/a_Gesamt_klein.jpg |

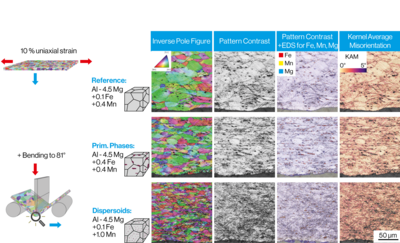

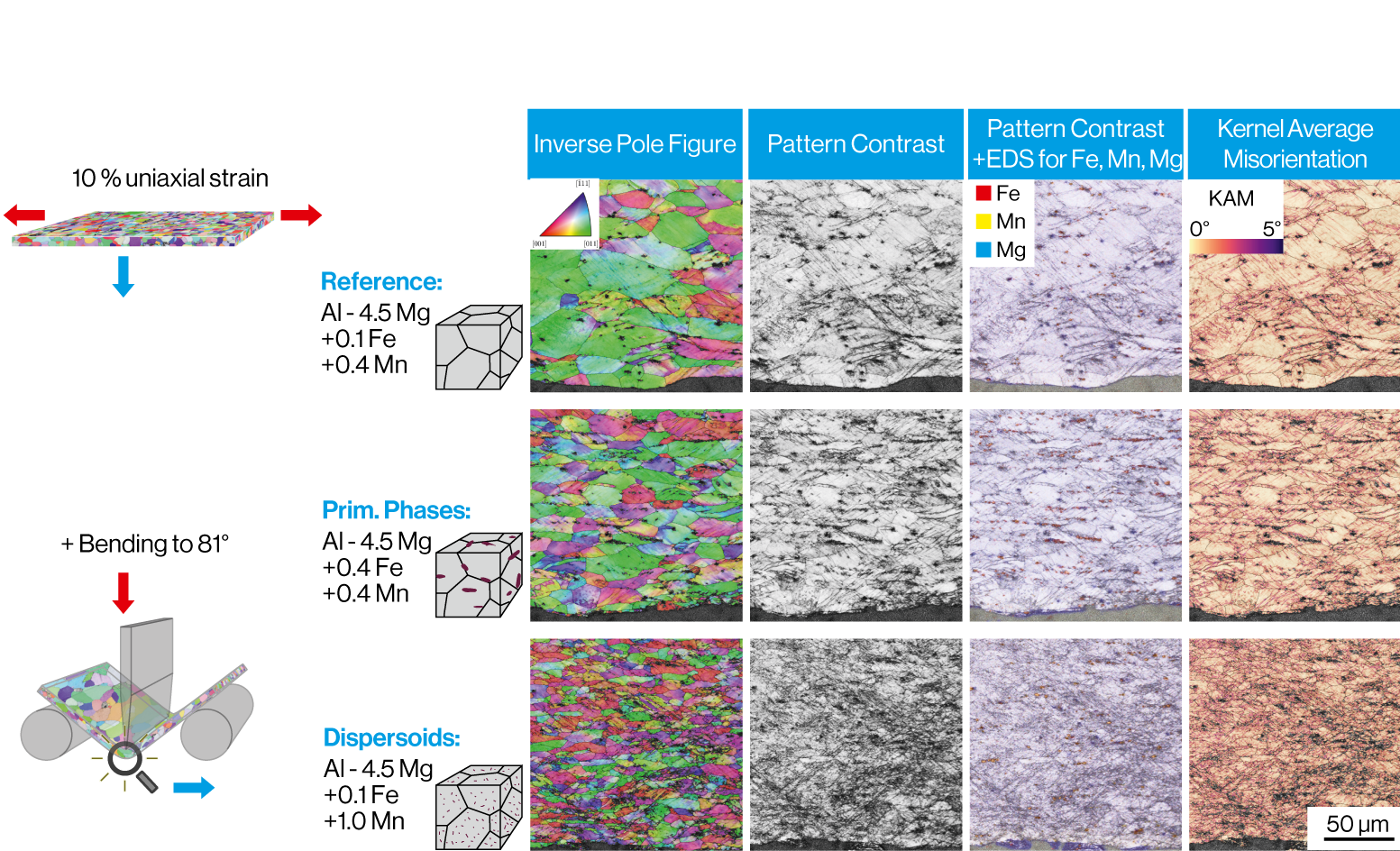

| caption: | Abbildung 2: Beispiele für Analysen durchgeführt im Rahmen des “AMAG“: Außenkante einer gebogenen Al-Mg-Legierung mit erhöhtem Eisengehalt, Darstellungen aus den chemischen (EDX) und Orientierungsinformationen (EBSD); Bandkontrast, Bandkontrast+Fe-Gehalt, lokale Missorientierungen, Orientierungen durch Farbcodierung entsprechend der inversen Polfigurr, lokale Schmidfaktoren für Biegebelastung, Korngrenzen |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Korngrenze_DE.svg |
| caption: | Abbildung 5:Berechneter Phasenanteil der Silizium-Ausscheidungen im Korninneren (intragranular) und an der Korngrenze (intergranular) in Abhängigkeit der Korngrenzdichte. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Figure11_fin_14cm_DE.svg |
| caption: | Abbildung 4: Schematische Abbildung verschiedener Reaktionstypen: klassische heterogene Nukleation und Wachstum (CHN), indirekte Umwandlung (indirect PRT) sowie direkte Ausscheidungsumwandlung (direct PT). Die Pfeile deuten die Diffusionswege für (I) Wachstum der product-Phase in die parent-Phase, (II) Wachstum der product-Phase in die Matrix sowie (III) Auflösung der parent-Phase an. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/darf-es-etwas-mehr-sein-abbildung-2.PNG |
| caption: | Abbildung 2: BSE-Mikrostrukturaufnahmen der Versuchslegierungen im Zustand T4 nach erfolgreicher thermomechanischer Modifizieren von AlFeSi-Phasen für schnelle (60 °C/s links) und langsame (3 °C/s rechts) Erstarrungsgeschwindigkeiten. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Zugkurven_DE_2.svg |
| caption: | Abbildung 4: Technische Spannungs-Dehnungskurven der Testlegierungen für (a) schnelle und (b) langsame Erstarrungsbedingungen nach 14 Tagen natürlicher Auslagerung. Bild modifiziert aus [1]. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Ergebnis_A-Tool_100 mm-s_KLT_DE.svg |
| caption: | Abbildung 5: Ergebnis mit dem Tiefziehwerkzeug für zwei verschiedene Ziehgeschwindigkeiten über einen Zeitraum von 18 Monaten. In den Diagrammen sind die max. Niederhaltekraft für Gutbauteile sowie der Übergangsbereich dargestellt. Oberhalb des Übergangsbereiches wurden nur noch gerissene Bauteile erhalten. |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-23/grafiken/Figure11_fin_14cm_EN.svg |
| caption: | Figure 4: Schematic of different reaction types: classic heterogeneous nucleation and growth (CHN), indirect precipitate transformation (indirect PRT) and direct precipitate transformation (direct PT) [11]. The arrows indicate the diffusion paths for (I) Growth from the product phase into the parent phase (II) Growth from the product phase into the matrix (III) Dissolution of the parent phase |
Seiten
Meta
| Pfad: | alureport.com/files/fm-theme/Ausgaben/ausgabe-03-24/bilder/umweltschonender-loetprozess-Abb-5.PNG |
| caption: | Abbildung 5: Lötverbindung Luftkühlrippe - Trennplatte. A) Lötnaht direkt an der Außenseite - der Ofenatmosphäre ausgesetzt. B) Lötnaht 1,5 mm vom äußeren Rand entfernt. |
Seiten
Seiten
